谢生13728290202 陈生17630043706
93520361@qq.com
在不锈钢采购中，304 和 316 是最常用的两种奥氏体不锈钢，很多人分不清两者的差异，选不对就容易出现材料腐蚀、寿命缩短的问题。其实两者的区别主要集中在成分、耐腐蚀性、工艺和适用场景上，今天就把这些门道讲清楚。

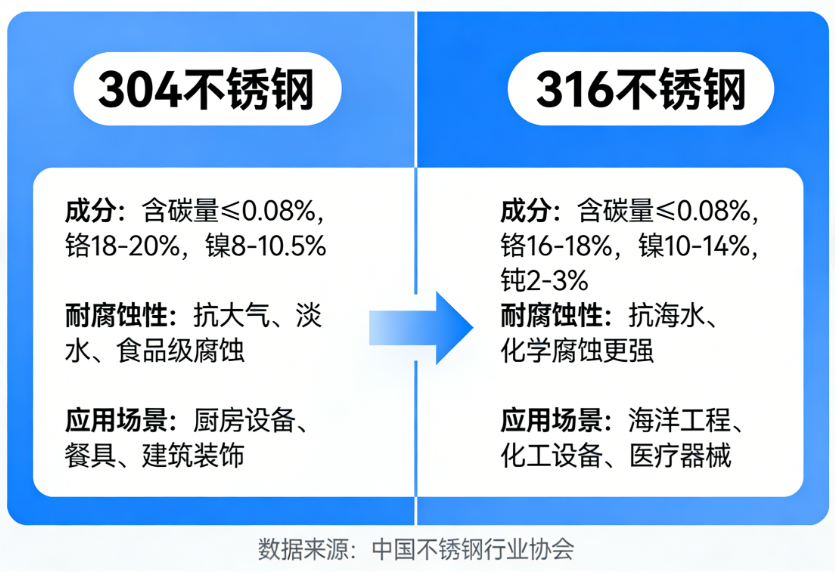

成分差异
304 和 316 不锈钢都属于铬镍奥氏体不锈钢，但成分上的一个关键差异，直接决定了它们的性能上限：
304 不锈钢：牌号 06Cr19Ni10，核心成分是铬（18%-20%）、镍（8%-10.5%），不含钼元素。碳含量≤0.08%，是基础款食品级不锈钢。
316 不锈钢：牌号 06Cr17Ni12Mo2，在 304 的基础上，添加了2%-3% 的钼元素，同时镍含量提升到 10%-14%，碳含量≤0.08%（低碳版 316L 碳含量≤0.03%）。
钼元素是 “抗腐蚀神器”，能让不锈钢表面形成更致密的钝化膜，抵御氯离子的侵蚀，这也是 316 比 304 更耐腐的核心原因。
生产差异
两者的生产流程大致相同，都要经过配料、熔炼、轧制、退火、酸洗等步骤，但在工艺细节和质量控制上有区别：
原料管控
304 不锈钢对原料纯度要求适中，铬镍配比达标即可，生产成本相对较低；
316 不锈钢因为要添加钼元素，原料采购成本更高，且熔炼时需精准控制钼的添加量，避免成分偏差影响性能。
退火与酸洗
304 退火温度一般在 1010-1150℃，酸洗主要去除表面氧化皮，满足常规防锈需求；
316 由于含钼，退火温度需略高（1050-1170℃），酸洗工艺更精细，确保钝化膜均匀，提升抗点蚀能力。
特殊版本工艺
316L（低碳 316）在熔炼时会严格控制碳含量，适合焊接场景，焊后不易出现晶间腐蚀，而 304 焊接后若未做固溶处理，耐腐蚀性会下降。
性能对比
| 对比维度 | 304 不锈钢 | 316 不锈钢 |
|---|---|---|
| 耐腐蚀性 | 耐大气、淡水、中性溶液腐蚀，不耐氯离子腐蚀（如沿海、盐水环境） | 耐腐蚀性更强，尤其抗氯离子点蚀、缝隙腐蚀，适合酸碱、盐雾环境 |
| 耐高温性 | 连续使用温度≤870℃，短时高温可达 1000℃ | 连续使用温度≤1200℃，耐高温性能优于 304 |
| 力学性能 | 抗拉强度≥520MPa，伸长率≥40% | 抗拉强度≥520MPa，伸长率≥40%，韧性略优于 304 |
| 食品级属性 | 符合 GB 4806.9 标准，可接触食品 | 同样符合食品级标准，适用场景更广泛 |
| 价格 | 性价比高，市场价约 20-25 元 / 公斤 | 比 304 贵 30%-50%，市场价约 28-35 元 / 公斤（受行情波动） |
适用场景
- 304 不锈钢的适用场景适合干燥室内环境、日常家电、食品加工设备（如不锈钢碗、蒸锅、净水器滤芯）、建筑装饰（栏杆、门窗）、汽车内饰件等，对耐腐蚀性要求不高的场景，选 304 性价比最高。
- 316 不锈钢的适用场景主打恶劣环境：沿海地区的户外设施（护栏、管道）、海洋工程设备、化工设备（反应釜、管道）、医疗器械（手术器械、植入物）、海水淡化设备、高盐高湿的食品加工（腌制、海产品加工）等，这些场景用 304 容易生锈，316 更耐用。
FAQ
| 常见问题 | 解答 |
|---|---|
| 304 和 316 哪个更适合做餐具？ | 两者都符合食品级标准，日常家用选 304 足够；海边或经常接触盐水的环境，选 316 更耐用 |
| 如何快速区分 304 和 316？ | 用不锈钢检测液：滴液后 304 一般不变色或浅红色，316 会呈现深红色；也可看材质标识，正规产品会标注 “304” 或 “316” |
| 316 不锈钢会生锈吗？ | 不是绝对不生锈，在强腐蚀环境（如浓盐酸、强碱）中仍会被腐蚀，只是耐腐性远优于 304 |
| 304L 和 316L 是什么意思？ | 带 “L” 的是低碳版本，碳含量≤0.03%，焊接后不易产生晶间腐蚀，适合需要焊接的工程场景 |
| 304 和 316 的加工性能有区别吗？ | 两者都有良好的冲压、拉伸、焊接性能，316 因为含钼，硬度略高，切削加工难度稍大于 304 |
上一篇: 316不锈钢会生锈吗
